광산기계 및 플랜트전문 (주)원덕산업기계

생산제품

CONE CRUSHER

Leading The Way With New Technology

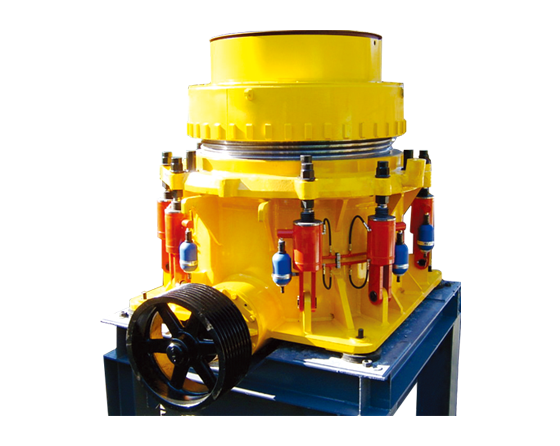

콘크라샤 (Spring type)

  • 강력한 충격압력 파쇄작용으로 더 높은 파쇄효과를 성취합니다.
  • 기계 상부의 디스트리뷰터가 균일한 공급과 분배량을 조절합니다.
  • 블록타입 스프링에 의한 강력한 기계본체 구조가 정확한 파쇄와 균일입도를 보장합니다.
  • 기계 높이가 낮고 본체 구조가 간단하여 기계의 설치, 운전 및 유지 보수가 용이합니다.
  • 잔고장이 없어 비용이 절감됩니다.
  • 동종 기계의 광범위한 보급으로 부품 조달이 쉽고 잔고장시 수리가 용이합니다.
Model No. Feed Opening Approx. capacity (t/h) Power (Kw) Pulley (rpm) Approx weight (ton)
Closed (mm) Open (mm) 4 6 10 13 16 20 25 30 40 50 60
WCSH-900 80 70 27 48 57 65 80 37-55 630 12
WCF-900 90 105 37 45 55 70 80
WCC-900 124 140 45 50 70 80 90 105
WCSH-1200 70 11 70 90 110 135 75-110 530 24
WCF-1200 120 140 55 72 90 110 135 155 185
WCC-1200 120 190 72 90 110 135 155 185 200
WCSH-1300 75 100 82 110 130 160 215 95-130
(130-160)		 530 28.5
WCF-1300 130 150 90 110 130 160 180 215
WCC-1300 180 200 110 130 160 180 215 230
WCSH-1680 100 140 125 160 190 225 150-190 510 49
WCF-1680 170 200 145 190 250 290 335
WCC-1680 235 265 190 250 290 335 390 410
WCSH-2100 130 180 220 280 330 390 450 200-300 435 79
WCF-2100 210 245 280 360 430 560 700 800
WCC-2100 300 335 360 430 560 700 800

Capacities are based upon ordinary limestone not containing wet fine particles.(기계의 용량은 젖거나 수분함유 원석이 아닌 일반 석회암을 기준하였음)

유압식 콘크라샤 (Hydraulic type)

  • 철편 쇳조각에 의한 파쇄실 막힘현상을 예방합니다.
  • 고속회전으로 인한 20% 이상의 생산성이 향상됩니다.
  • 최저 8mm 정도 셋팅으로 모래생산에 적합합니다.
  • 기술적 노하우의 모방 또는 기계적 능력의 추종불가 합니다.
Model No. Feed Opening Approx. capacity (t/h) Power (Kw) Pulley (rpm) Approx weight (ton)
Closed (mm) Open (mm) 4 6 10 13 16 20 25 30 40 50 60
WCC-900 125 140 30 52 49 54 7 86 97 113 37-55 650 11
WCSH-900 20 70 30 52 62 70 86 86 97 113
WCC-1200 170 190 76 79 97 119 146 167 200 216 75-110 550 22
WCSH-1200 70 100 76 97 119 146 146 167 200 216
WCC-1300 180 200 89 119 119 140 173 194 232 248 95-130
(130-160)		 550 26
WCSH-1300 75 100 89 119 140 173 173 194 232 248
WCC-1500 210 235 108 140 173 173 216 248 292 324 130-150 530 32
WCSH-1500 90 100 108 140 173 250 216 248 292 324
WCC-1680 235 265 135 173 205 205 270 313 605 756 443 150-190 530 48
WCSH-1680 100 140 135 173 205 243 270 313 605 756 443
WCC-2100 300 335 238 302 356 421 389 464 605 756 864 200-300 450 75
WCSH-2100 130 180 238 302 356 421 496 464 605 756 864

콘크라샤 (FSC type)

  • 움직임이 크고 경사가 완만한 맨틀이 작은 셋팅에서도 입자간의 상호 파쇄를 안정되게 실현해 줍니다.
  • 완전한 유압장치(옵션)에 의해서 셋팅조절도 간편합니다.
  • 강력한 릴리즈스프링이 셋팅 상태를 유지시켜 제품의 입도가 항상 일정하게 유지되도록 해줍니다.
  • 디스트리뷰터에 의한 균등한 원료공급과 콘케이브의 회전구조가 맨틀 콘케이브의 편마모를 방지해줍니다.
  • 뛰어난 윤활장치가 안전한 기동을 보장해 줍니다.
  • 간편한 구조설계로 유지, 보수 및 관리가 쉽습니다.
  • 마모성 부품의 크기가 작아 부품 비용의 절감이 됩니다.
모델명 최대투입규격(mm) 모터 골재파쇄능력 (The capacity of crushing, t/h) 쇄사생산능력 (Sand capacity, t/h)
출구셋팅간격 (Discharge setting gap, mm) 제품규격별 (Sand size, mm)
6 7 8 9 10 12 14 16 18 20 22 24 5 4 3.5 3 2.5
WFSC-900 30x45x60 75 34 38 42 46 50 57 24 19 17 14 12
WFSC-1300 40x60x75 175 82 90 96 108 120 131 44 35 30 26 22
WFSC-1680 50x75x95 220 162 184 204 223 241 259 276 292 58 47 44 39 34
WFSC-2100 60x90x120 350 300 328 354 380 405 429 84 71 64 57 49
