HIGH-EFFICIENCY CRUSHER
Leading The Way With New Technology

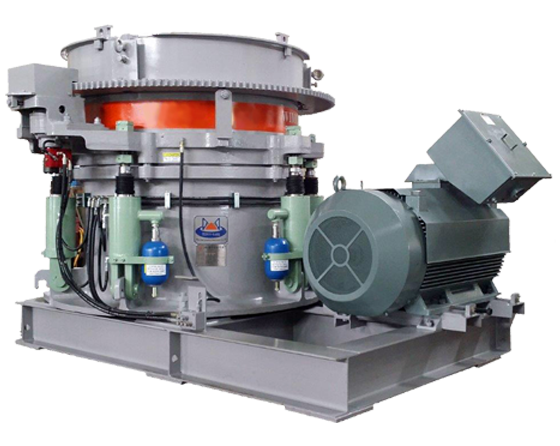

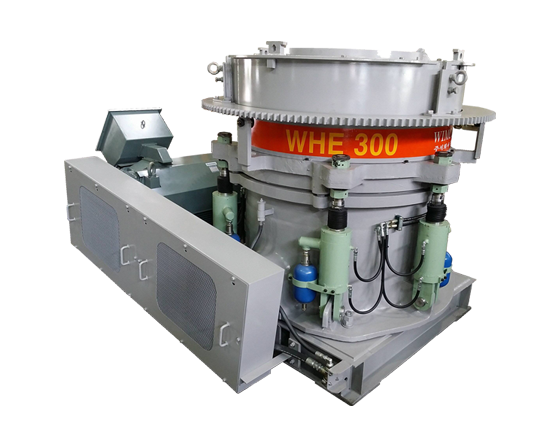

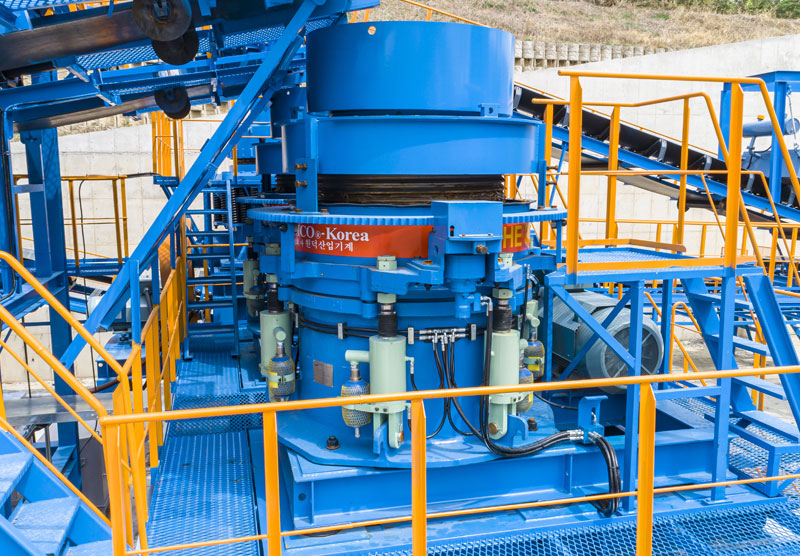

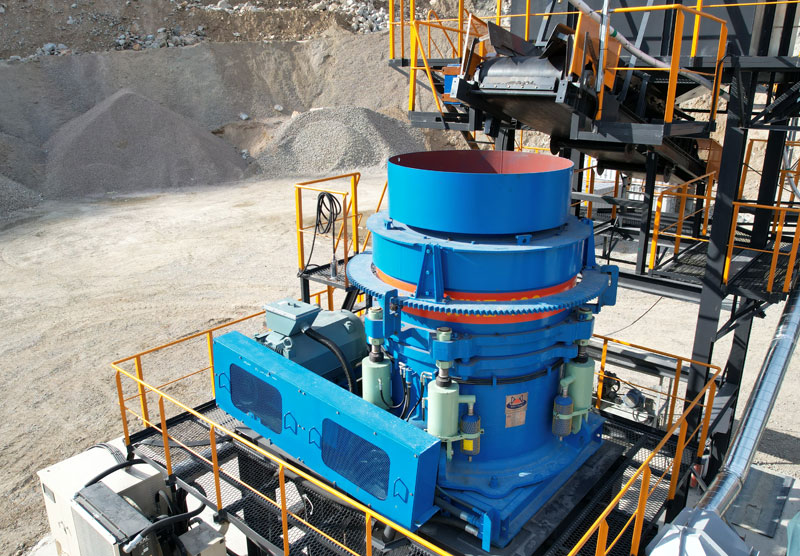

고효율 콘크라샤 (HE-Series)
- 신세대형 크라샤
- 고객의 요구를 설계
- 간편한 설계와 작은 사이즈
- 생산하는 동안 더 작은 배출세트의 설치 기능
- 최저의 가동비용
- 크라샤 한 대로 다른 응용(적용)에도 가능
- 최고의 성능
- 고장(정지)시간의 단축
- 간편한 유지보수
- 낮은 유지보수비용
장점

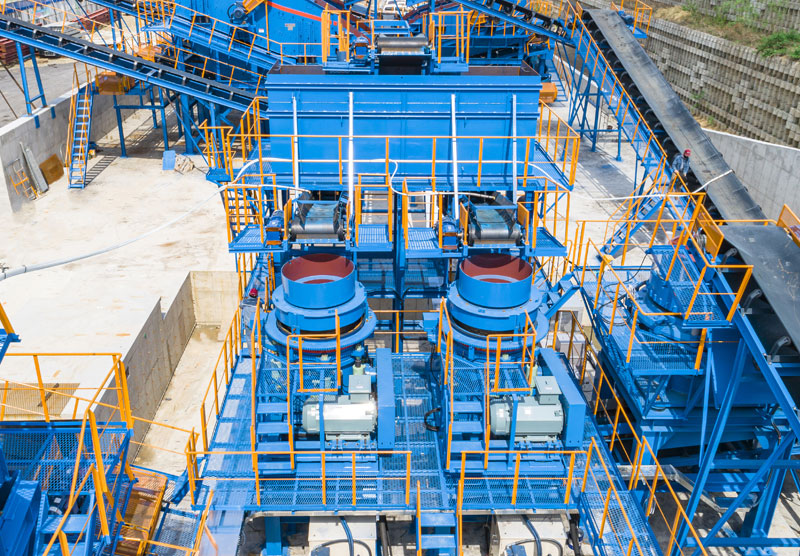

큰 파쇄비율 및 더 적은 파쇄공정으로 필수 전력과 플랜트의 공간이 줄어드는 장점이 있습니다.
굵은 골재제품 파쇄에서 잔 골재제품 파쇄로의 교체를 단지 라이나, 타입 및 속도만 교체하면 됩니다.
라이나 교체와 속도와의 변경을 통한 중간 골재제품 파쇄에서 잔 골재제품 또는 부순모래로의 응용 (적용) 변경도 간편합니다.
닫힘측 셋팅 간격
| 규격별 Size | 톤/시간당 | 제품규격별 시간당 생산량 Capacity of Product Sizes per hour | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6mm | 8mm | 10mm | 13mm | 16mm | 19mm | 22mm | 25mm | 32mm | 38mm | 45mm | 51mm | ||
| WHE-300 | T/H | 110-136 | 146-180 | 176-216 | 196-236 | 216-256 | 226-276 | 246-316 | 296-376 | 346-436 | |||
| WHE-400 | T/H | 136-171 | 180-226 | 221-276 | 250-316 | 290-366 | 290-366 | 320-426 | 326-486 | 406-556 | 460-626 | ||
| WHE-5 | T/H | 220-300 | 280-380 | 335-450 | 370-490 | 410-535 | 430-570 | 440-610 | 515-715 | 570-790 | |||
원석의 종류, 강도, 및 습기함유량 등의 조건에 따라 약±8%의 편차가 있음.

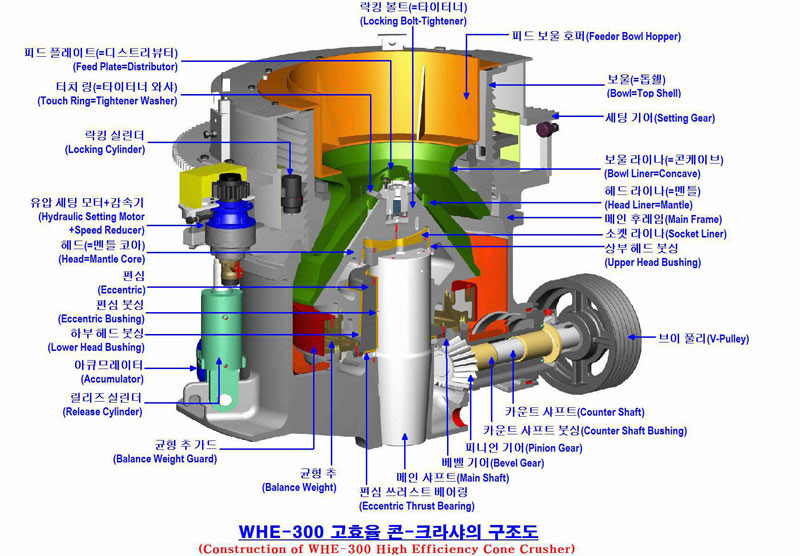

구조도

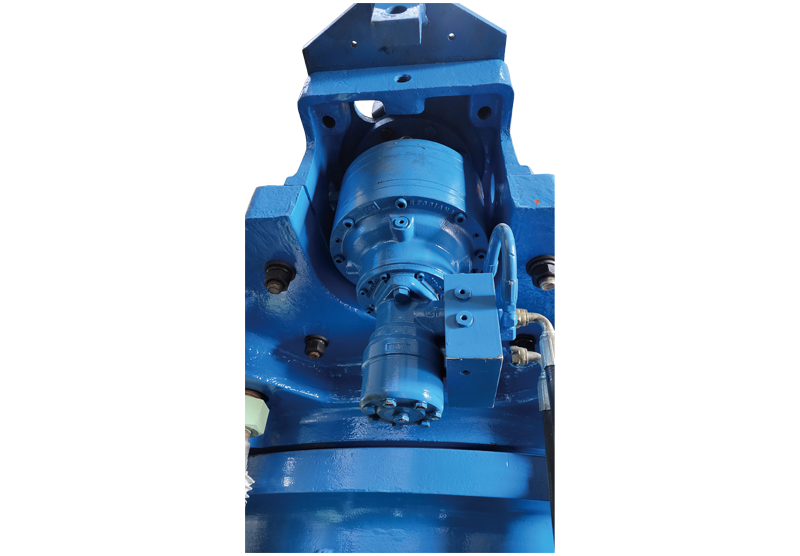

유압모터(셋팅모터)

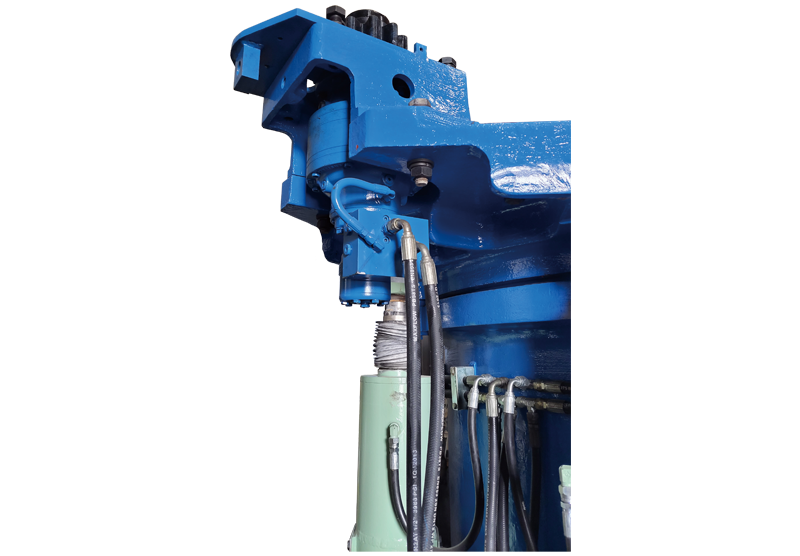

유압모터(셋팅모터)

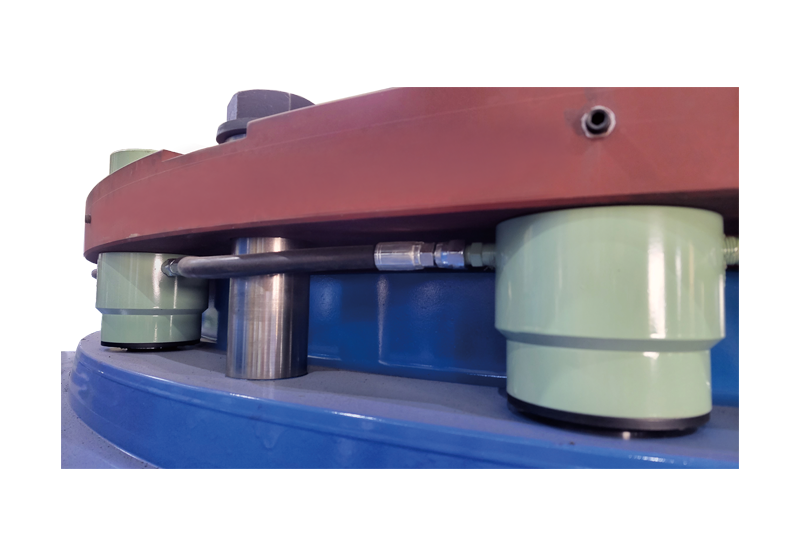

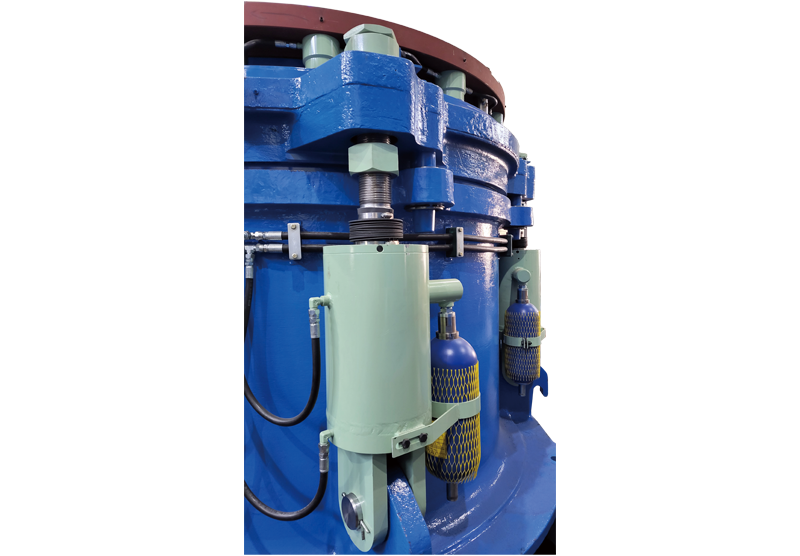

톱셀고정 유압실린더
트램프 리릴즈
크라샤 파쇄실(내구경) 타입의 선정
| 크라샤 규격별 (모델) | 크랴샤 내구경 | 닫힘측 | 열림측 | 최저 셋팅간격 |
|---|---|---|---|---|
| WHE-300 | 더 잔제품 SS (Extra fine) | 25 | 72 | 6 |
| 잔제품 S (Fine) | 107 | 148 | 14 | |
| 중간제품 F (Medium) | 150 | 190 | 17 | |
| 굵은제품 C (Course) | 211 | 240 | 20 | |
| 더굵은제품 CC (Extra course) | 233 | 267 | 25 | |
| WHE-400 | 더 잔제품 SS (Extra fine) | 40 | 104 | 6 |
| 잔제품 S (Fine) | 111 | 164 | 14 | |
| 중간제품 F (Medium) | 198 | 245 | 20 | |
| 굵은제품 C (Course) | 252 | 192 | 25 | |
| 더 굵은제품 CC (Extra course) | 299 | 333 | 30 |
